铜铝分选机变频高压电源系统的组成与原理

2020-12-12

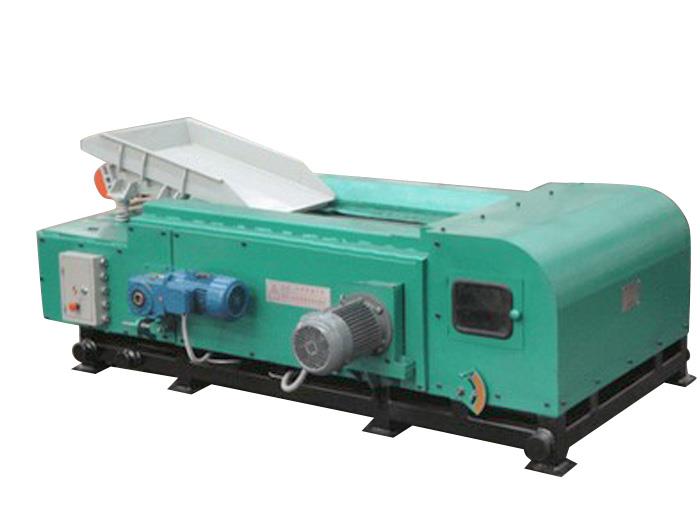

  一、变频高压电源自动控制系统组成:

  据悉,铜铝分选机的高压电源自动控制系统,主要由220VAC稳压、滤波单元,变频控制单元,0~55kV高压升压,全桥高压式整流,高压直流式滤波、稳压稳流误差的取样与控制信号的给定、反馈信号的整定及合成,三路单独高压直流输出等单元组成。

  二、系统工作原理:

  工频220VAC电压经稳压、滤波之后,送入到变频控制的单元,运用了VVVF技术,工频电压被变压、变频,而后输给了高压升压变压器、滤波稳压、整流之后,分成为三路直流高压输出给铜铝分选机。同时,从输出的直流高压进行误差取样,取样信号经整定后,与给定的控制信号合成,再反馈给变频控制单元,调节变频控制单元的参数值。以控制高压输出的电压、电流的稳定。

  其中变频控制单元的工作原理为:

  变频控制单元包括整流、滤波、逆变、控制及保护电路等部分。

  整流电路为可控硅半控桥式整流电路。逆变电路的主开关器件为IGBT,由IGBT组成全桥电压型逆变电路。通过分别控制两组IGBT的导通频率和导通角度,将直流电变换成所需频率的交流电。

  控制电路是该铜铝分选机变频高压电源系统的关键部分,控制电路由整流移相控制电路、PI给定调节电路、PWM及其驱动电路等组成。整流移相控制电路保障市电整流之后输出电压之稳定。PI给定调整电路与PWM及其驱动电路实现变频电路输出的稳定和自动调节,控制变频电路输出的电压值按照控制信号的大小变化。
