铜铝分选机变频高压电源控制系统的各部分工作原理

2020-12-19

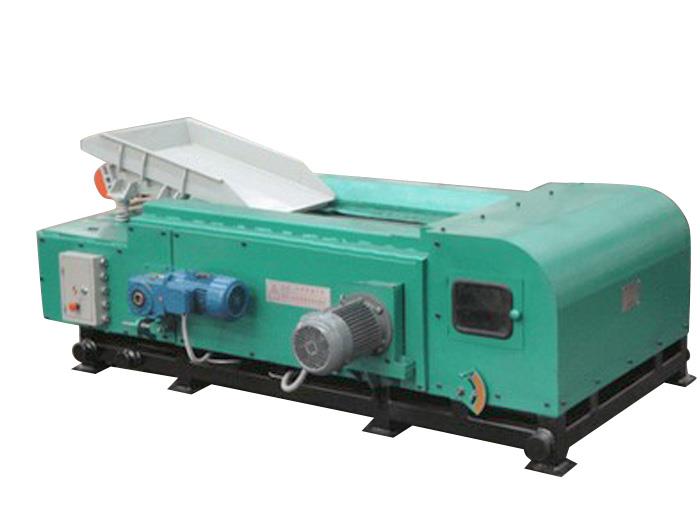

  一、220VAV稳压、滤波单元:

  铜铝分选机的供电电网电压都有一些波动,也有许多电磁干扰,它与用电设备到变电所的距离、导线上的压降以及其他相邻用电设备的启动、停车有关,这些波动和电磁干扰对电选机高压电源系统危害很大,须采取措施进行稳压、滤波才能得到稳定、干净的交流电压。同时,变频电源工作时产生的传导噪声会返回到市电电网,对其他的电器设备产生干扰,也需克服。厂家采用了精度较高的交流稳压方案,经稳压后电压的波动值小于1%。该铜铝分选机的电源采用的EMC滤波电路,将电感和电容组成的平衡滤波器加入电路内部,制约了差模和共模噪声及电磁干扰。

  二、高压整流:

  高压整流电路由2DL0.2A150kV高压硅堆组成桥式全波整流,由于升压后的电压具有较高的频率和高频谐波分量,选用高频高压整流硅堆以满足分选机高频高压整流的需要。

  三、高压滤波电路:

  高压滤波、稳压、稳流电路,由高压滤波电容、滤波电阻、保护电路组成。滤波器采用高压π形RC滤波网络,滤波电容器选用高压聚苯乙烯电容器,它具有较小的场δ及高频性能,对电源的输出特性影响小。限流电阻和保护电路均采用热性能稳定、通流容量大、耐受过电压和电流冲击能力较强的器件。

  铜铝分选机系统在工作过程中,当外界条件的变化使直流输出发生波动时,波动信号通过高压直流误差取样电路得到,并将取得的信号送给传感器电路。传感器把波动电压信号转换成标准信号,与操作控制给定信号比较、合成。

  合成后的信号作为变频控制单元的新给定信号,变频控制单元根据这一新的给定值,去自动控制高压升压变压器的输入电压和频率值。由于铜铝分选机采用负反馈控制,波动信号与给定信号进行差值比较,使变频控制单元的输出向相反方向改变,从而使系统的直流高压输出数值稳定在原来给定的数值上。
